一、概述

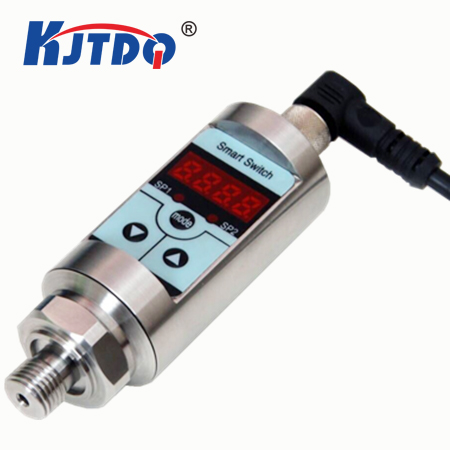

KJT-YLJDT電子系列壓力開關是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統壓力進行測控。該壓力開關使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示和控制。

二、特點

◆4位數字顯示當前壓力值。

◆壓力預設開關點和延滯切換輸出

◆開關量可在零點到滿度之間任意設定

◆外殼設有節點動作發光二級管，便于觀察

◆按鍵調校及現場設置各種參數，操作方便.

◆2路開關量輸出，帶載能力1.2A

◆開關有PNP型和NPN型兩種可選，

◆模擬量輸出（4～20mA）可選

◆殼體可以330°旋轉

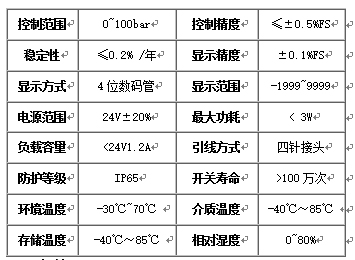

三、技術參數:

四、安裝

4.1機械連接：

電子壓力開關可以通過壓力管接頭（DIN3582外螺紋M20*1.5）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

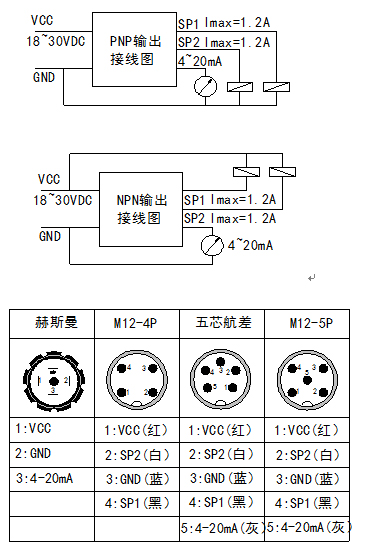

4.2電氣連接：

為了防止電磁干擾的影響應注意以下事項：

●采用屏蔽線

●若用微型軟管安裝，殼體必須單獨接地

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

五、外形尺寸
