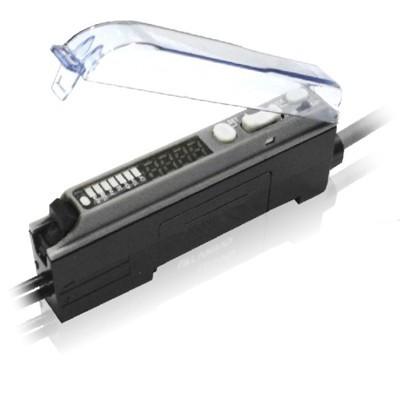

光纖放大器

光纖傳感器

光纖傳感器故障排除法

一、首先看光纖收發器或光模塊的指示燈和雙絞線端口指示燈是否已亮?
　　a、如光纖收發器的光口(FX)指示燈不亮，請確定光纖鏈路是否交叉鏈接?光纖跳線一頭是平行方式連接;另一頭是交叉方式連接。
　　b、如A收發器的光口(FX)指示燈亮、B收發器的光口(FX)指示燈不亮，則故障在A收發器端：一種可能是：A收發器(TX)光發送口已壞，因為B收發器的光口(RX)接收不到光信號;另一種可能是：A收發器(TX)光發送口的這條光纖鏈路有問題(光纜或光線跳線可能斷了)。
　　c、雙絞線(TP)指示燈不亮，請確定雙絞線連線是否有錯或連接有誤?請用通斷測試儀檢測(不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮)。
　　d、有的光纖收發器有兩個RJ45端口：(ToHUB)表示連接交換機的連接線是直通線;(ToNode)表示連接交換機的連接線是交叉線。
　　e、有的發器側面有MPR開關：表示連接交換機的連接線是直通線方式;DTE開關：連接交換機的連接線是交叉線方式。

二、光纜、光纖跳線是否已斷?
　　a、光纜通斷檢測：用激光手電、太陽光、發光體對著光纜接頭或偶合器的一頭照光;在另一頭看是否有可見光?如有可見光則表明光纜沒有斷。
　　b、光纖連線通斷檢測：用激光手電、太陽光等對著光纖跳線的一頭照光;在另一頭看是否有可見光?如有可見光則表明光纖跳線沒有斷。

三、用光功率計儀表檢測
　　光纖收發器或光模塊在正常情況下的發光功率：多模：-10db--18db之間;單模20公里：-8db--15db之間;單模60公里：-5db--12db之間;如果在光纖收發器的發光功率在：-30db--45db之間，那么可以判斷這個收發器有問題。
