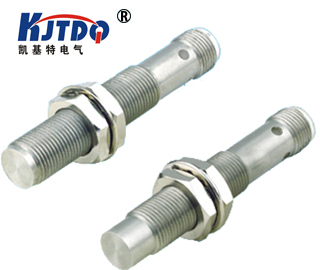

接近開關。現在應用較多的接近開關，是以晶體管振蕩為核心組成的無觸點開關，這種開關是當鐵磁靠近（無須接觸）它的晶體管振蕩器的空間磁場時，在鐵磁體內部產生渦流，消耗振蕩能量，使振蕩減弱，直至后停止振蕩；而當鐵磁體離開后，晶體管振蕩器重新恢復振蕩，即由振蕩器是否振蕩反鐵磁擋塊是否接近開關。按近開關具有反應迅速、定位精確、壽命長以及沒有機械碰撞等優點。目前已被應用于行程控制、定位控制以及各種安全保護控制等方面。

當鐵磁體沒有靠近開關的感應頭時，振蕩電路維持振蕩，L3上有交流輸出，經二極管VD1整流后使V2獲得足夠偏流而工作于飽和導通狀態，此時Uce2≈0,V3截止，射極輸出器無輸出，接在輸出端的繼電器KA不通電。

當鐵磁體接近感應頭時，鐵磁體感應產渦流，由于渦流的去磁作用，削弱L1與L2之間的耦合，使得反饋量不足以維持振蕩，因而振蕩器被迫停振，L3上無交流輸出，V2截止，若R7＞＞R5，此時Uce2≈Ucc，射極輸出器輸出也接近Ucc，使繼電器KA通電動作。

V3采用射極輸出，是為了提高帶負載能力。RF為正反饋電阻，當電路停振時，通過它把V2的集電極電壓反饋一部分到V1的發射極，使發射極電位提高，以保證振蕩電路迅速而可靠的停振，而當電路起振時，Uce2≈0,無反饋電壓，使振蕩電路迅速恢復振蕩，使開關的動作更為迅速和準確。
