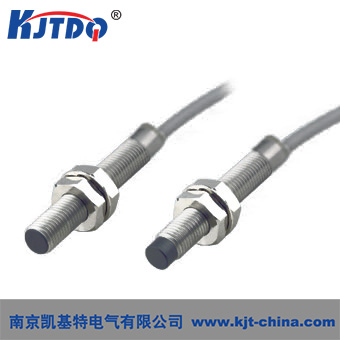

接近開關一般是三線制,分別是24伏線,信號線,接地線.接線的時候主要要參考你所使用的IO模塊的接線手冊.有時也可能只有兩線制,信號線和24伏.

　1)接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2)兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。

3)三線制接近開關的接線：紅(棕)線接電源正端;藍線接電源0V端;黃(黑)線為信號，應接負載。而負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端;對于PNP型接近開關，則應接到電源0V端。

4)接近開關的負載可以是信號燈、繼電器線圈或可編程控制器plc的數字量輸入模塊。

5)需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出(日本模式)，此時，一定要選用NPN型接近開關;另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入(歐洲模式)，此時，一定要選用PNP型接近開關。千萬不要選錯了。

6)兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。

7)有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。

接入PLC的三線制接近開關是用NPN型還是用PNP型，這要看PLC的硬件情況，很難說孰多孰少!主要是由PLC輸入電路的結構決定的，是日本式還是歐洲式?現先舉西門子公司S7-300 PLC為例，常用的數字量輸入模塊是32點的SM321,DI32×DC24V(6ES7 321-1BL00-0AA0)，外部開關量輸入觸點的公共端接到了電源的正端，這種情況應使用PNP型接近開關，接線方法按9樓網友所說的。如果使用NPN型，是不能工作的!
