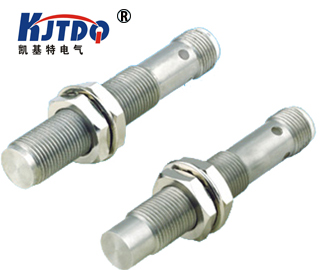

按外觀形狀接近開關可分為圓柱型接近開關，接近開關，方槽型接近開關，穿孔(通過)型接近開關和分離式接近開關。例如型接近開關筒式接近開關安裝方便，但是圓柱型接近開關檢測同一類型的特點，渠道接近開關檢測的位置是在槽內，使溝槽通過接近開關檢測目標，通過式接近開關產生中國，而日本是廣泛使用的，通過小螺釘或球似的小部分接近開關和組裝浮筒液位檢測裝置。

　　1、需要特別關注的三線制接近開關的選型PLC數字量輸入模塊。PLC數字量輸入模塊一般可分為兩類：一類是0V電源公共輸入端，從輸入模塊的電流(日本)，與此同時，我們必須選擇NPN型接近開關;公共投入的另一端電電流為輸入端，模塊，輸入(圈閉類型的歐洲模式)，與此同時，我們必須選擇PNP型接近開關。不要選錯了。

　　2、兩線制接近開關的工作條件，傳導，接近開關本身具有一定的壓力，和剩余電流流過的選擇應考慮的結束。三線開關是一個多行，但不是由剩余電流和諸多不利因素，工作更可靠。

　　3、三線制接近開關的連接：三線開關紅(褐)線連接到正電源;三線靠近藍線連接到開關電源0V端子;黃(黑)線信號連接的負載。這是NPN開關負載的另一端，連接到電源端;PNP型接近開關，應連接至電源端0V。

　　一些制造商將導致4接近開關的“開”和“關”信號的同時，或添加其他功能，這種情況，請根據產品規范具體的線路。

　　接近開關有兩條線的區別是接近開關和三線三線開關，接近開關分為NPN型和PNP型接近開關，接近開關，布線是不同的。

　　接近開關接線6和兩個線系統簡單，接近開關與負載串聯接電源后。

　　負荷開關可信號，繼電器線圈或可編程控制器PLC的數字量輸入模塊。

　　光電接近開關二極管的發光二極管，輸出的是光敏三極管，C，E是集電極，發射極。

　　一般三極管作為開關，通常用作集電極輸出端。

　　一般方法：二極管作為輸入，稀土，C連接到負載，另一端連接到正電源負載。該方法具有應用范圍廣。

　　特殊連接：二極管作為輸入功率是C，E連接到負載，另一端接負載。這種方法是有效的只有當負載等效電阻很小(幾十歐姆或更少)，如果負載等效電阻比較大，可使接近開關晶體管是不正常的，造成接近開關是不可靠的。
