摘要：結構和雙向拉繩開關工作原理：拉繩開關由拉桿，復位手柄，凸輪，鎖槽、微動開關等組成。

　　結構和雙向拉繩開關的工作原理：

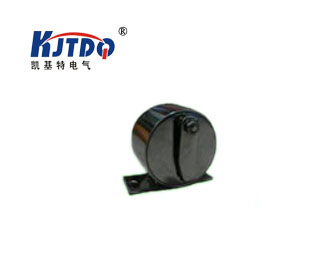

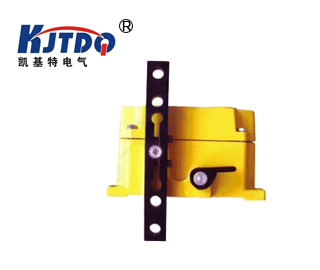

　　拉繩開關由拉桿，復位手柄，凸輪，鎖槽、微動開關等組成。

　　安裝在輸送機兩側皮帶拉繩開關兩側，隨著鋼絲繩連接開關。當輸送帶設備在緊急情況下，在該領域在任何位置沿拉繩，鋼絲繩驅動臂的轉動，通過傳動軸扭轉彈簧精密凸輪位移驅動，驅動微開關控制電路，使輸送機停止運行。

　　拉繩開關應安裝在兩側的地方輸送的維修通道，安裝位置應保證在緊急情況下的操作維護人員方便。

　　1、拉繩開關固定在機架。

　　2、者之間的距離，兩個開關的一側約50米，由鋼絲繩直徑為Φ4連接，松緊應適度。

　　3、為了減少鋼絲繩開關啟動自重的影響，每3米安裝在機架支撐環，支撐鋼絲繩。

　　4、在拉伸彈簧鋼絲繩系統，另一端(固定扣繩)，而不影響正常使用的卷將在拉繩張力的兩側，并保證張力平衡雙方。

　　(注：攀登輸送機應盡量縮短距離和拉繩開關長度。)
